摩擦材料，在汽车、火车、飞机等交通工具的制动器和离合器中扮演着至关重要的角色。它们特指制动衬片（如Brakelining、Brakepad）和离合器面片（如Clutchfacing），是保障机器稳定性和乘架人员安全的关键部件。在制造、质量控制以及检验等各个环节，都必须要遵循严格的标准和要求。
摩擦材料的概述
摩擦材料，作为动力机械中的核心部件，主要依靠摩擦作用来执行制动和传动功能。它涵盖了制动器衬片，即我们常说的刹车片，以及离合器面片，也就是离合器片。刹车片专为制动而设计，而离合器片则负责传动。这些部件在机械设备和各类运动车辆中发挥着不可或缺的作用，是保障安全、可靠运行的关键。
摩擦材料，这种三元复合材料，集结了物理与化学的精髓。它融合了高分子粘结剂（包含树脂与橡胶）、增强纤维以及摩擦性能调节剂，再辅以其他精妙配合剂，经过精心制作而成。这种材料不仅摩擦系数优异，耐磨损性能亦不容小觑，同时兼具一定的耐热性和机械强度，完美契合车辆或机械的传动与制动需求。其广泛的应用领域更是涵盖了汽车、火车、飞机乃至石油钻机等众多工程机械设备，甚至在我们日常生活中的自行车、洗衣机等也扮演着不可或缺的角色。
回顾摩擦材料的发展历程，我们可以将其粗略划分为几个阶段。在1930年之前，石棉长纤维是主要的添加成分，配合其他线类编织浸渍技术进行制作。随后，在1930年，一种柔性树脂粘合剂被研制出来，其出色的热稳定性使得干法工艺能够掺入更多填料，并成功研发出鼓式制动片。尽管在随后的三十年里，石棉原料仍占据一定地位，但半金属摩擦材料的出现标志着行业的新篇章。1950年，美国SKELLMAN公司率先研发出以铁粉、石墨和其他填料加树脂为粘合剂的摩擦材料，即半金属摩擦材料。到了1970年，这种半金属摩擦材料被广泛应用于盘式制动器，并一直沿用至今。
进入1960年代以后，随着汽车技术的持续进步，对制动器摩擦性能的要求也日益提高。
20世纪60年代，随着人们对石棉健康风险的逐渐认知，无石棉摩擦材料或非石棉摩擦材料的研发与应用逐渐提上日程。在开采或生产过程中，微细的石棉纤维容易飘浮在空气中，被人体吸入肺部，长期暴露于这种环境中的个体更易罹患石棉肺等严重疾病。因此，行业开始探索以其他纤维材料替代石棉，制造出更为安全环保的摩擦材料。
20世纪70年代，钢纤维作为一种主要的替代材料，被率先在国外应用于半金属材料的制造中。
80年代至90年代初，半金属摩擦材料已成功占据了汽车用盘式片市场的绝大部分份额。
自20世纪90年代后期起，NAO（少金属）摩擦材料在欧洲逐渐崭露头角，成为一种新兴的发展趋势。这种材料不含石棉，而是以两种或两种以上的纤维为原料，其中无机纤维占主导，并辅以少量有机纤维，再加入少量的钢纤维和铁粉。NAO型摩擦材料成功克服了半金属型摩擦材料比重高、易生锈、制动时易产生噪音、损伤对偶（盘、鼓）以及导热系数过大等固有缺陷，因此受到了广泛的关注和应用，逐渐成为半金属型摩擦材料的替代品。随着汽车工业在2004年后的迅猛发展，人们对制动性能的要求也日益提升，这进一步推动了陶瓷型摩擦材料的研发与应用。
自2004年汽车工业的飞速发展以来，人们对制动性能的要求逐渐提高，这推动了陶瓷型摩擦材料的研发与应用。在多数情况下，摩擦材料会与各种金属对偶产生摩擦。通常，当材料在干摩擦条件下的对偶摩擦系数超过0.2时，它就被认定为摩擦材料。
材料根据其摩擦特性，可以被划分为低摩擦系数材料与高摩擦系数材料。前者，也被称为减摩材料或润滑材料，它们的主要功能是减少机械运动过程中的动力损失，降低机械部件的磨损，并延长其使用寿命。而后者，则被称为摩阻材料，也就是我们常说的摩擦材料。

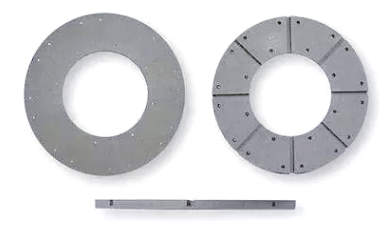

按工作功能划分，摩擦材料可分为两大类：一类是传动用摩擦材料，如离合器片，它通过离合器总成中的摩擦面片的贴合与分离，将发动机的动力有效传递至驱动轮，从而驱动车辆前行；另一类是制动用摩擦材料，如刹车片（包括盘式和鼓式两种），它们通过车辆的制动机构，紧贴在制动盘（或鼓）上，实现车辆的减速或停车。
按产品形状划分，摩擦材料可分为刹车片（包括盘式片和鼓式片）、刹车带、闸瓦、离合器片以及异性摩擦片。其中，盘式片呈现为平面状，而鼓式片则呈弧形。闸瓦，特别是火车闸瓦和石油钻机所使用的，其形状为弧形，且厚度远大于普通弧形刹车片，通常在25～30mm的范围内。刹车带，这种软质摩擦材料，常被应用于农机和工程机械中。离合器片则通常呈现为圆环形状。此外，异性摩擦片被广泛应用于各种工程机械中，例如摩擦压力机和电葫芦等。
按产品材质划分，摩擦材料可分为两大类：石棉摩擦材料和无石棉摩擦材料。其中，石棉摩擦材料又可进一步细分为多个种类。
a、石棉纤维摩擦材料，也被称为石棉绒质摩擦材料，在生产过程中发挥着重要作用。它们被广泛应用于各种刹车片、离合器片、火车合成闸瓦以及石棉绒质橡胶带的制造。
b、石棉线质摩擦材料则主要用于生产缠绕型离合器片和短切石棉线段摩擦材料等，为各种机械部件提供必要的摩擦力。
c、石棉布质摩擦材料则常被用于制造层压类钻机闸瓦、刹车带以及离合器面片等，其独特的材质使得这些产品具有优异的摩擦性能。
d、石棉编织摩擦材料则主要用于制造油浸或树脂浸刹车带和石油钻机闸瓦等，其编织结构使得它们在摩擦过程中能够提供更加均匀的摩擦力。
B、无石棉摩擦材料则包括以下几类：
a、半金属摩擦材料，是汽车制动系统中不可或缺的一部分。它们常被用于轿车和重型汽车的盘式刹车片中，通过其独特的材质配方，如含有30％～50％的铁质金属物，如钢纤维、还原铁粉和泡沫铁粉，为汽车提供高效的制动性能。然而，这种材料也存在一些缺点，如制动噪音大和边角脆裂等问题，需要在后续的研究中进一步改进。
b、NAO摩擦材料，广义上指非石棉且不含钢纤维的摩擦材料，但目前盘式片中会加入少量钢纤维以增强性能。这类摩擦材料主要由两种或以上的纤维混合制成，其中无机纤维占主导，并含有少量有机纤维。因此，NAO摩擦材料可归类为非石棉混合纤维摩擦材料。在应用上，刹车片通常采用短切纤维型摩擦块设计，而离合器片则使用连续纤维型摩擦片。
c、粉末冶金摩擦材料，亦被称为烧结摩擦材料。它通过将铁基或铜基的粉状原料进行混合、压制，再经过高温烧结而成。这种材料特别适用于在高温度环境下工作的制动与传动部件，例如飞机、载重汽车以及重型工程机械的制动与传动系统。其优势在于具有出色的使用寿命，然而，其制品价格相对较高，同时制动时产生的噪音也较大。此外，这种材料的脆性较大，重量也相对较重，可能会增加对偶件的磨损。
d、碳纤维摩擦材料，以碳纤维为增强材料，结合了高模量、优良导热性和耐热性等特点。在各类摩擦材料中，其性能表现尤为突出。这种材料不仅单位面积吸收功率高，而且比重轻，非常适合用于飞机刹车片的制造。事实上，国外高档轿车的一些刹车片也采用了这种材料。然而，由于价格相对较高，其应用范围受到一定限制，产量相对较少。此外，碳纤维摩擦材料的组分中还包括石墨和碳的化合物，且其中的有机粘结剂需经过碳化处理。因此，碳纤维摩擦材料也常被称作碳-碳摩擦材料或碳基摩擦材料。

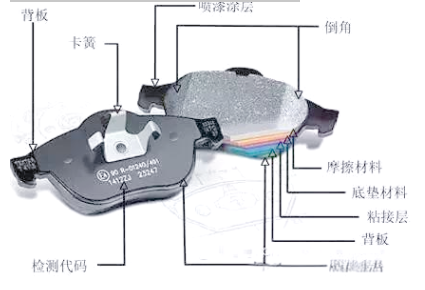

摩擦材料在车辆与机械的离合器总成和制动器中扮演着至关重要的角色，它们是确保安全的关键零件。在传动和制动的过程中，摩擦材料必须满足一系列严格的技术要求。
适宜且稳定的摩擦系数是摩擦材料性能的关键指标，它直接影响着摩擦片在传动和制动过程中的效能。摩擦系数并非一成不变，而是会受到温度、压力、摩擦速度、表面状态以及周围介质等多种因素的影响。理想的摩擦材料应具备适宜的冷摩擦系数，并能有效控制温度衰退。随着摩擦产生的热量导致工作温度升高，摩擦系数会逐渐下降，特别是在温度超过树脂和橡胶的分解温度范围后，摩擦系数的骤降现象更为明显，这就是所谓的“热衰退”。严重的“热衰退”会严重影响制动效能，因此必须采取措施加以避免。
在实际应用中，加入高温摩擦调节剂填料是减少和克服“热衰退”问题的一种有效方法。当摩擦片经历“热衰退”后，随着温度的逐渐降低，摩擦系数会逐渐恢复到正常水平。然而，有时也会出现摩擦系数恢复过头的情况，这被称为“过恢复”。
此外，摩擦系数还会受到其他因素的影响。例如，当摩擦材料表面沾水时，摩擦系数会下降，但当表面水膜消除后，摩擦系数会恢复正常，这被称为“涉水恢复性”。同样，当摩擦材料表面沾有油污时，虽然摩擦系数会显著下降，但摩擦材料仍应保持一定的摩擦力，以确保制动效能不受严重影响。
良好的耐磨性
摩擦材料的耐磨性是其使用寿命的直接体现，同时也是评估其耐用程度的重要技术指标。耐磨性越优异，意味着其使用寿命越长。然而，在摩擦材料的工作过程中，磨损主要源自摩擦接触表面产生的剪切力。工作温度对磨损量有着显著的影响：当材料表面温度升至有机粘结剂的热分解温度范围时，橡胶、树脂等有机粘结剂会发生分解、碳化和失重现象，随着温度的进一步升高，这种现象将愈发剧烈，导致粘结作用减弱，磨损量急剧增加，即所谓的“热磨损”。
为了延长摩擦材料的使用寿命，选用合适的减磨填料、耐热性优良的树脂和橡胶等材料至关重要，它们能够有效地减少材料的工作磨损，特别是热磨损。此外，我国GB5763-98“汽车制动器衬片”国家标准中规定了多种磨损指标，包括定速式摩擦试验机在100℃～350℃温度范围内的每档温度（50℃为一挡）时的磨损率。磨损率反映了样品在单位摩擦功下体积磨损量的变化，可通过测定摩擦力的滑动距离和样品厚度减少量来计算。但需注意，由于高温影响，样品在摩擦性能测试过程中可能产生热膨胀，从而掩盖了真实的厚度磨损情况，有时甚至出现负值。因此，为了更准确地反映实际磨损情况，一些生产厂家还会测定样品的重量磨损率。
具有出色的机械强度和物理性能
在摩擦材料制品的加工和使用过程中，它们需要经历钻孔、铆装装配等机械加工环节，以最终形成刹车片总成或离合器总成。这些摩擦材料不仅需要承受高温，还要面对巨大的压力和剪切力。因此，它们必须具备足够的机械强度，以确保在加工或使用过程中不会出现破损或碎裂。例如，对于铆接刹车片，就要求其具备特定的抗冲击强度、铆接应力以及抗压强度。粘结刹车片则需在常温和高温（300℃）下都展现出足够的粘结强度，以确保摩擦材料与钢背能够牢固粘结，从而承受制动过程中的高剪切力，避免相互脱离导致的制动失效。离合器片同样需要具备强大的抗冲击强度、静弯曲强度、最大应变值以及旋转破坏强度，以确保在运输、铆装加工过程中不会受损，同时在高速旋转的工作条件下也不会发生破裂。
制动噪音低
制动噪音对车辆行驶的舒适性以及城市环境都会产生影响。在轿车和城市公交车的性能要求中，制动噪音是一个重要的考量因素。对于轿车盘式片而言，无噪音或低噪音刹车片因其优良的摩擦性能而备受推崇。随着汽车工业的发展，制动噪音问题日益受到重视，相关标准也已陆续出台。目前，一般汽车制动时产生的噪音不应超过85分贝。
制动时，刹车片与刹车盘（鼓）在高速与高压环境下发生剧烈摩擦，产生振动，进而引发不同程度的噪音。这种噪音的产生与多种因素有关，包括摩擦材料的摩擦系数、制品材质的硬度、高硬度填料的用量，以及高温制动后工作表面形成的碳化膜（又称釉质层）。此外，盘的变化、硬度公差、制动器振动、盘的热变化和生锈等也会对噪音产生影响。
为了减少制动噪音，可以采取一系列措施，如适当控制摩擦系数、降低制品硬度、减少硬质填料用量、避免工作表面形成碳化层，以及使用减震垫或涂胶膜来降低震动频率等。这些措施将有助于提升车辆的行驶舒适性，同时减少对城市环境的噪音污染。
对偶面磨损较小
在摩擦材料制品的传动与制动过程中，与对偶件即摩擦盘（鼓）的摩擦是不可避免的，这一过程会导致双方相互磨损。然而，优质的摩擦材料制品应追求自身磨损最小化的同时，也力求减小对偶件的磨损，从而延长其使用寿命。这不仅彰显了其优良的摩擦性能，还确保了在摩擦过程中不会将对偶件如摩擦盘或制动鼓的表面磨成严重的擦伤、划痕或沟槽等过度磨损的情况。
国内摩擦材料的发展现状
我国自上世纪六七十年代开始生产摩擦材料以来，已成为全球汽车摩擦材料的主要生产基地之一。但遗憾的是，我们的生产方式仍以来料、来样加工为主，真正掌握核心技术、实现自主研发的企业寥寥无几。我们一直采用日本的产品标准来检验摩擦材料的质量，这无疑限制了行业的创新与发展。
与国外先进标准相比，我国汽车摩擦材料行业在工业基础、研发能力以及标准制定等方面均存在显著差距。欧洲系、美国系、日本系以及ISO系列的汽车摩擦材料标准均已成熟并得到广泛应用，而我国在这方面却缺乏统一的标准归口单位和明确的管理职能，导致行业标准不一、监管不力，严重制约了行业的发展和国际竞争力的提升。
中国摩擦密封材料协会副理事长王铁山教授指出，目前国际新标准的制定过程中，我国缺乏话语权，现行的标准也很少得到修改。因此，迫切需要制定符合国情的标准，包括摩擦性能标准、性能检测方法标准等，以推动行业的健康发展。标准的缺失不仅影响了我国摩擦材料的质量和性能，还限制了其在国际市场上的竞争力。
除了标准问题，我国摩擦材料行业在工艺、设备和人才方面也面临诸多挑战。长期沿袭传统技术模式，生产设备陈旧，工艺水平落后，导致产品质量受到影响。同时，体制和机制不够灵活，缺乏创新动力，技术进步缓慢，难以满足市场需求。特别是科研力量的薄弱，使得行业在理论研究和新产品开发方面远远落后于国际水平。
此外，管理粗放和生产效率低下也是制约行业发展的因素。尽管生产能力和经济规模有所增长，但缺乏实质性突破。整体产业体态臃肿，思想保守，不愿变革，这进一步阻碍了行业的转型升级。
由于行业标准陈旧，无法与国际主流市场接轨，导致产品技术规范难以进入国际标准评价体系。摩擦材料出口份额微小，开放型经济难以形成规模。大多数企业只能依靠压缩生产成本和利用出口退税政策来维持销售，这与原本的出口创汇目标相悖。
另外，行业产能过剩问题也日益凸显。低档产能严重过剩，而高档产品却供不应求。各厂家配方和工艺相似，导致产品缺乏差异化竞争优势。因此，中国生产的刹车片在全球市场上以质量低、价格低为特征，效益不佳。许多工厂因难以维持而纷纷倒闭，行业整合势在必行。
摩擦材料行业从“制造”向“智造”的转型之路仍然漫长。当前，行业面临技术力量薄弱、人才断层等严峻挑战。由于科研机构和大专院校的参与度不足，缺乏具有实力和威望的科研中心，导致整个行业的创新能力受限，技术提升变得更为艰难。
此外，摩擦材料生产过程中的粉尘污染严重，生产环境恶劣，尤其是中小型企业。长时间在这样的环境中工作，产业工人容易患上矽肺病。为了避免这一问题，某些厂家采用短期流放制，即工人工作时间不长、尚未发病时即换岗。然而，这种做法不仅未能从根本上解决问题，还加剧了行业内招工的困难，尤其是专业型技术人才的匮乏，成为我国摩擦材料制造业转型升级道路上的又一重大障碍。
在激烈的市场竞争中，传统产业为了生存与发展，必须在升级改造时采取“先发制人”的策略，同时高度重视技术的改造与升级，以应对行业面临的种种挑战。
